真空壓力釋放閥

產品簡介

產品詳情

一、概述

本設備應用于庫頂，在庫內壓力超過正常范圍時即自動打開，進行泄壓，作為壓力保護用。

二、主要特點

1、本設備采用大通徑的排氣口（508mm）,排氣口上蓋采用鋁合金，重量輕，對壓力變化反應靈敏。利用閥蓋重量來設定開啟壓力,即使通過長期工作,也能確保開啟壓力正確可靠。

2、采用鋁合金和鑄鐵結構，耐腐蝕，耐老化。

3、結構簡單，正常工作中無維修工作量。

4、真空釋放閥動作靈活可靠。

三、技術參數

入口尺寸 508mm

標準透氣值 真空 7.69×10-3 Kgf/cm2 壓力 2.2×10-3

最大透氣值 真空 8.8×10-3 Kgf/cm2 壓力26.36×10-3

閥壓力釋放時：當貯倉或灰庫內壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7）重量，將閥蓋從閥座上舉起，同時壓力釋放，直至貯倉或灰庫內壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。

閥真空釋放時：當貯倉或灰庫內壓力低于大氣壓時，在貯倉或灰庫內產生真空，當真空值降到與閥選定的真空值時，由于大氣壓作用到隔膜上，舉起真空環到浮動位置，此時空氣進入貯倉或灰庫內，直到其內部真空值小于選定值時，真空環回到正常位置靠在隔膜上。

508壓力真空釋放閥屬于一種壓差控制真空釋放閥，包括閥體和與閥體螺紋連接的閥座以及設置在閥座內的閥芯、壓縮彈簧，所述閥體為一筒形件，其一端設置有對閥芯限位的凸臺和彈簧擋邊，另一端設置有與閥座螺紋連接的，所述閥座內設置有閥芯孔，外設有與閥體螺紋連接的外螺紋；所述閥芯包括連為一體并成階梯形狀的芯柱和芯底板，在芯底板的右側板面上設置有彈簧定位孔；壓縮的一端抵所述的彈簧擋邊，另一端抵住芯底板；在所述芯柱的柱表面布置有氣槽。將本實用新型應用于冷藏集裝箱，在冷藏集裝箱的箱壁上開設一孔，將閥體上的連接通過緊固件連接在冷藏集裝箱的箱壁上。當冷箱內部負壓時，閥件會因為內外壓差而自動開啟對冷箱內部補氣，破壞箱內負壓。

構造：

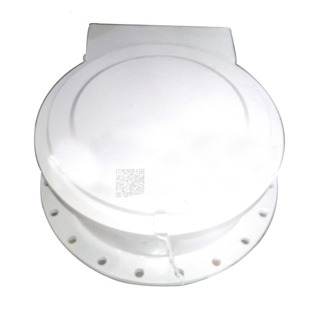

真空壓力釋放閥由平蓋、彈簧環、活動環、隔膜、擋圈彈簧、擋圈、閥蓋、閥座等組成。

工作原理：

閥靜止位置（密封）時：當貯倉或灰庫內壓力維持在閥選定的壓力值內時，閥蓋保持靜止位置。由于貯倉或灰庫內壓力產生一個力作用于柔性隔膜，頂面使隔膜緊密接觸到閥座上，從而達到密封。

閥壓力釋放時：當貯倉或灰庫內壓力增長到閥選定的壓力值時，倉內壓力克服閥座蓋（件7），將閥蓋從閥座上舉起，同時壓力釋放，直至貯倉或灰庫內壓力降到與閥所選定的壓力值相同時，閥蓋再回到正常位置。

閥真空釋放時：當貯倉或灰庫內壓力低于大氣壓時，在貯倉或灰庫內產生真空，當真空值降到與閥選定的真空值時，由于大氣壓作用到隔膜上，舉起真空環到浮動位置，此時空氣進入貯倉或灰庫內。
