雙向螺旋閘門概述：LMD/LMS

一、雙向螺旋閘門　　

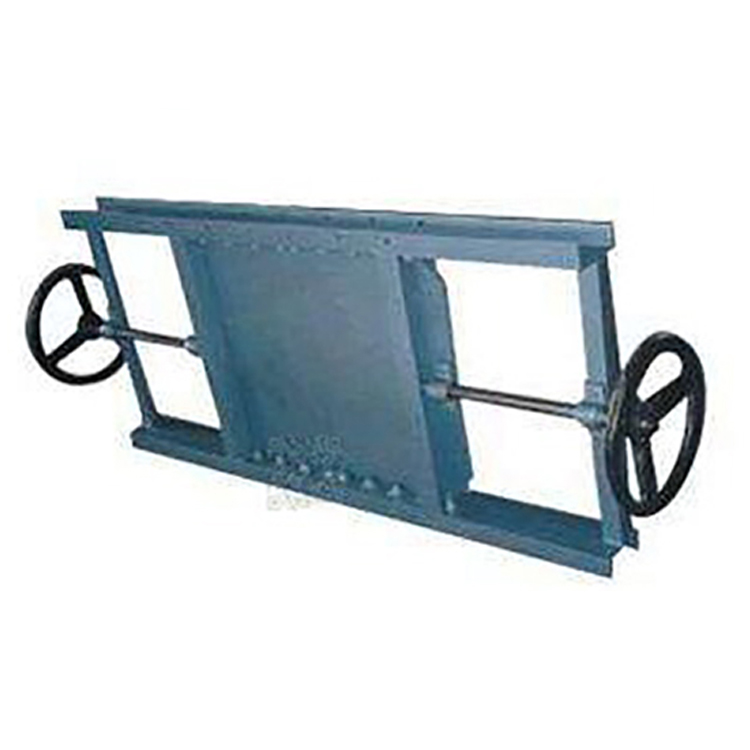

雙向螺旋閘門又名雙向插板閥，就是在單向螺旋閘門另外一端安裝一個手輪驅動，具有結構簡單、操縱靈活、重量輕、無卡阻、啟閉迅速，特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度，可雙向開啟，簡單實用。

編輯本段

二、雙向螺旋閘門產品用途:

　　雙向螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

編輯本段

三、雙向螺旋閘門外形連接尺寸及重量：

類別 A×A1 B×B1 C×C1 L H N-d 重量

單向 200×200 256×256 296×296 820 100 8-Φ12 62

245×245 305×715 341×751 1620 100 8-Φ14 68

250×250 306×306 346×346 930 100 8-Φ14 70.5

300×300 356×356 396×396 1050 100 8-Φ14 81

400×400 456×456 496×496 1250 100 12-Φ14 11

600×600 660×660 706×706 1710 120 16-Φ18 178

700×700 770×770 820×820 1940 140 20-Φ18 213

1000×1000 1074×1074 1130×1130 2610 160 24-Φ23 428

雙向 600×600 660×660 706×706 2010 120 16-Φ18 200

600×1000 660×1074 706×1130 2870 120 20-Φ23 290

700×700 770×770 820×820 2130 140 20-Φ18 290

800×800 870×870 920×920 2240 140 20-Φ18 310

900×900 974×974 1030×1030 2660 160 20-Φ23 380

1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460

1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500

1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540
